lunes, 11 de enero de 2016

LA ESTUFA CARACOLA (Como se hizo)

Hoy toca contaros el proceso de construcción de mi última estufa, una rocket en L con barro como masa térmica, doble combustión, doble tiro a elegir (suelo o techo), y mucho reciclaje dentro.

Comencemos por la idea:
Mi pareja y yo tenemos una yurta de 5 m, en la que hemos decidido vivir durante los  próximos inviernos en la montaña alicantina, concretamente en el ayuntamiento de Jijona, a casi 600 m de altura.
Resulta que la yurta no está muy bien aislada, y aunque sea rápida de calentar, ya que es un espacio pequeño, también se enfria muy rápido.
Otra problema es la escasez de leña, que no es que no haya nada, pero tampoco mucha.

Así que nos decidimos a construir una esatufa muy eficiente y con suficiente masa térmica como parano levantarnos con frío, por las mañanas.
Además, no queríamos una rocket en U por el peligro de un reflujo eventual, ya que viviendo en una casa de tela...tela. Así que nos decidimos por hacer una en L y con puerta.


 Tampoco queríamos hacer un banco de masa térmica, ya que solo disponemos de 20 m2, así que nos decidimos por un suelo térmico, para lo cual construimos el suelo de la yurta lo primero, y dejamos una franja sin tablear, para dejar el suelo térmico allí.
Y por último, tampoco nos interesaba que el primer intercambiador térmico fuera el típico bidón de 200 l, ya que una vez cubierto de barro iba a ser la cosa demasiado grande.
Así que con todas estas limitaciones, empezamos a construir:



 La cámara de combustión primaria, es una bombona de butano (de las grises) vaciada y modificada. Concretamente está recortada por detrás, por debajo(para la entrada de aire), por arriba (para conexión con 2a cámara de combustión) y por delante, donde le soldé la tapa de la vieja salamandra que teníamos. A esa tapa le soldé una bisagra con la tapa de la tapa, para hacer de puerta. Y también le instalé un tubo, para que sirva como pequeña toma de aire secundario.







 La cámara de combustión secundaria, o el riser como se le suele llamar, es otra bombóna de butano (esta vez de las naranjas), con un tubo soldado y rellenada de bolas de arlita.

Como dije antes, para el primer intercambiador se me hacía grande un bidón de 200 l, así que decidímos usar el cuerpo de la salamandra, boca abajo.
Además, todos los cálculos volumétricos para el fluír de los gases, eran casi inmejorables.
 Por último, el aislamiento original de la cámara de combustión 1ª fué cubrirla de ladrillo refractario.


  Y entonces montamos todo junto, durante un curso, hace ya 2 meses:

 El curso fué bastante acelerado, de modo que el segundo día nos quedamos sin trabajo, a la espera de que secara suficiente el barro como para sacar el molde. Así que se nos ocurrió hacer un pequeño horno encima del bidón.

Una vez sacado el molde, nos dimos cuenta de que no estaba funcionando la cosa como esperado,  vale que el barro estaba aún fresco, pero parecía que algo había quedado mal hecho por dentro... quizá la cagamos con las prisas?

video
Aquí en este video podéis observar como salía el humo, lento y espeso, lleno de agua y sin brío.

Entonces, muy a nuestro pesar, decidimos desmontarlo todo y cambiar una por una todas las partes, hasta encontrar el fallo en el sistema.
De este proceso tengo pocas fotos, ya que estaba con un bajón impresionante, pero os lo voy contando:
Lo primero decidimos cambiar el riser por uno convencional, construido con refractario. Y además le dimos 20 cms más de altura.
Segundo, redujímos el espacio de la cámara 1ª , forrandola internamente con refractario y barro.


También nos cargamos el hornito, y en su lugar al final instalamos un cristal vitrocerámico para poder cocinar.
Y por último, le instalamos una llave de paso y la posiblilidad de no circuitar el humo bajo el suelo de la yurta, ya que incluso después de todas las otras modificaciones, el humo no circuita bién si la estufa no está muy caliente, y no estamos por la labor de tragar humo.

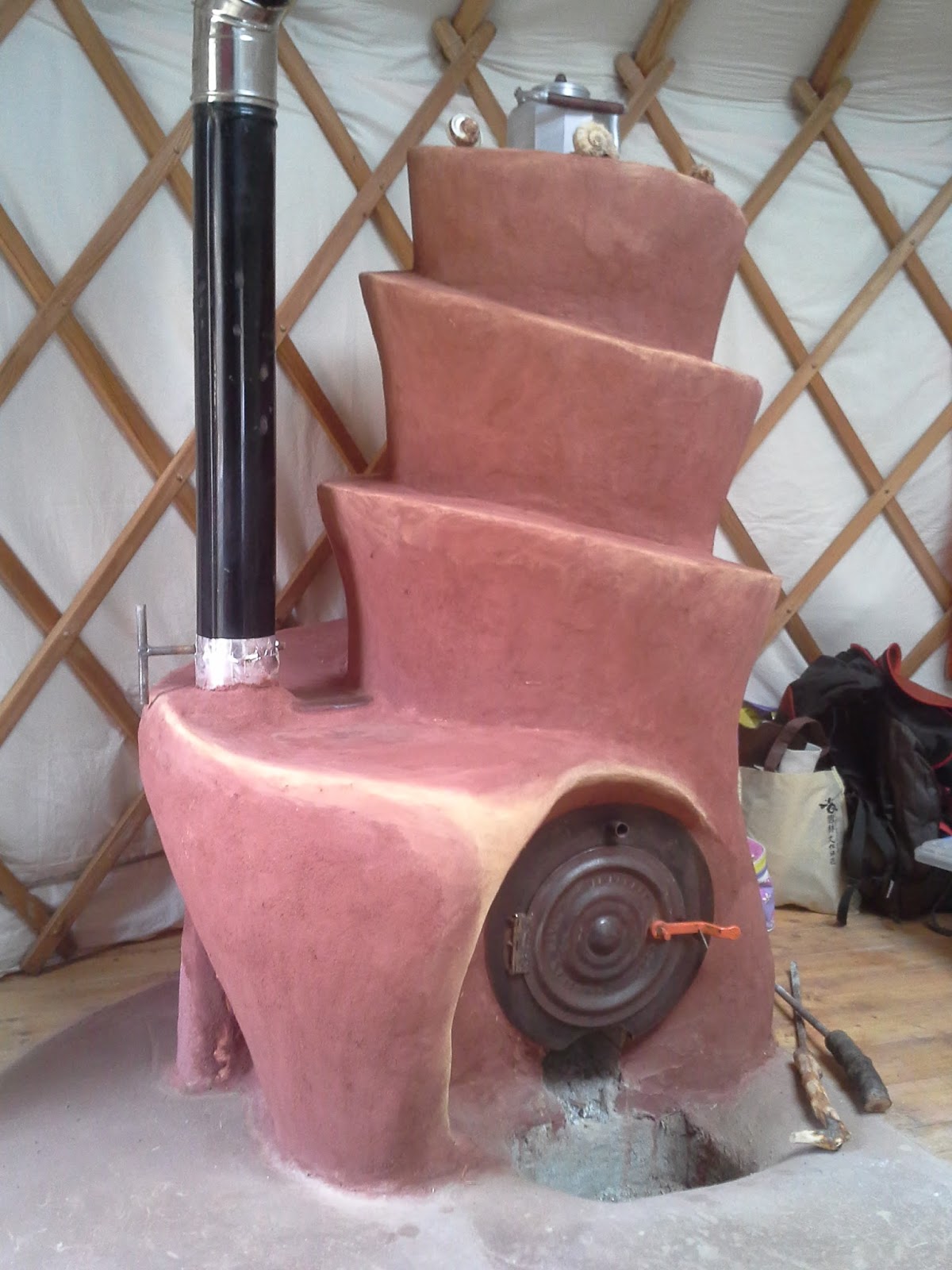

Finalmente, cuando ya todo estaba funcionando, le dimos un acabado de arcilla con colorante mineral y un poco de aceite, para que no manche al roce.












 Aún, 2 meses después de haber colocado la masa de adobe en el suelo, está terminando de secar.
aquí podeís ver a mi amorcito, dándole los últimos toques antes del aceite.








Ah, se me olvidaba, en la parte de arriba hemos instalado un cristal vitrocerámico, para poder cocinar , y para curiosear  ;)
video

sábado, 31 de octubre de 2015

CURSO PRÁCTICO EFICIENCIA TÉRMICA EN ESTUFAS DE LEÑA (7 y 8 nov)


Hola a todas y todos, resulta que el verano se ha pasado fugaz, avanzando los proyectos de otras personas, y ante la llegada del crudo invierno, he decidido recojer la yurta y pasar los próximos meses en tierras Alicantinas, concretamente en las montañas de Xixona.
Así que os anímo a participar del curso de fin de semana que organizo, con el objeto de crear un sistema de calefacción eficiente para la yurta:










 ¡EFICIENCIA TÉRMICA EN ESTUFAS DE LEÑA!

TEORÍA:  Aprenderéis todo lo relevante para construir vuestra propia estufa eficiente.
                  Aprenderéis los conceptos de: Estufas de inercia térmica, estufas cohete (rocket stove), estufas convectivas, doble combustión...
                  Aprenderéis a reconocer y trabajar el barro bajo vuestos piés.

PRÁCTICA: Como ejemplo práctico, estaremos construyendo una estufa rocket de doble combustión con tiro bajo suelo y toneladas de inercia térmica. La construiremos con materiales reciclados, ladrillos refractarios y barro del lugar.

El objetivo será construir una estufa que solo haya que encender durante 2 horas, para tener calor hasta el dia siguiente.

DOCUMENTACIÓN: El curso incluirá una unidad USB, llena de información sobre eficiencia energética, más los planos 3d de la estufa que vamos a construir.

PRECIO: 90 euros       (Incluye almuerzo de bocadillo, fruta e infusión, ambos dias).

HORARIO: Sábado 7 + Domingo 8 de  noviembre:  Inicio 8:30 am - Termina 18:00 horas

LUGAR: Entre Tibi y Xixona.   Provincia de Alicante.
               Para llegar desde Alicante:  MAPA

CONTACTO: Javier Ovejero
                       606971783
                        tortugaboreal@gmail.com

IMPORTANTE: Confirmar asistencia!



jueves, 25 de junio de 2015

Recapitulación del último año

Hola personas!
Llevo casi un año sin actualizar este Blog, y es que los imprevistos vitales es lo que tienen.
Así que voy a aprovechar para hacer un breve resumen:
El otoño se me paso a toda prisa, en Alicante, donde siempre brilla el sol!
Allí empezé un par de obras, un Horno de barro, para mi amiga Carmen y su restaurante, el Mentxaca.





aún les dejé con el marrón de quitar el molde del arco, pero si os digo la verdad, como solo puse hormigón en las 3 primeras filas, no las tengo todas conmigo...

Despué llegó el invierno, y hubo que seguir avanzando en la casa de Michi y Patri, terminando el techo vegetal:






Aquí podedéis ver como subimos la tierra al techo, con magnífica coordinación :)











Enero, me llevó de vuelta a tierras Alicantinas, y ante la perspectiva de pasar allí buenas temporadas con mi mamá, pués la santa de ella me permitió hacerme un minitaller en su jardín... con lo que por fin pude poner a prueba mis conocimientos sobre atado de cañas!




















Y sin haber terminado,  de vuelta una vez más a Galicia, a terminar la cocinina del taller, y empezar a hacer trabajos para vender:




Sillas de acrobacia,  un montón de paletas para malabares... y de nuevo dandole caña a las paredes de la casa de Michi y Patri!

Después empezé con carpinterías varias, como
 el potro para coser cuero para Roxu Artesanía, el baúl para juguetes de mi amigo David, o casitas para pájaros, para vender en el mercado, solo que luego se las regalé a mi mamá, y no he tenido tiempo de hacer más. También un crucero celta para mi propio terreno, y un potro para desgranar el maíz, hecho con madera de roble de mi vecino Moisés, que lleva 30 años secando en su pajar!






 Pequeña visita a Alicante, avanzando en el minitaller, y colgando las casitas para pájaros





 Y seguimos... aparte de carpinterías, también hubo que avanzar en proyectos de bioconstrucción, como la casa de  mi amigo Jose, en la que ya era hora de poner la estructura de castaño:







De nuevo en Galicia, y ya en primavera, he estado haciendo trabajos diversos, como la transformación de una caldera de leña un poco fea, en algo más estético y funcional, que servirá  además para regular la humedad de la casa y secar setas o hierbas. Aún está sin terminar, esperando a que seque el barro:
































También me tomé unos dias para apoyar la iniciativa de Mercado Entre Lusco e Fusco, mercado artesano-natural que lleva resistiendo en Compostela desde hace ya 4 años y a quienes llevo apoyando con cursos, música, baile, y todo lo que he podido, desde su inicio. Esta vez talle un cartelito:

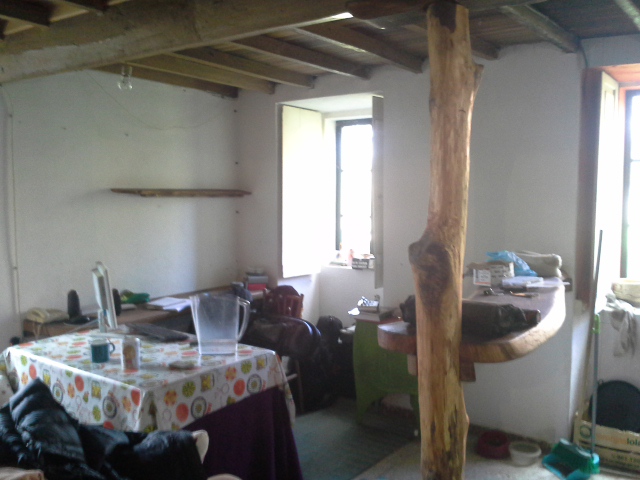

Haciendo  algunas modificaciones en el salón de unos amigos, barra, mesa y pilar de castaño antiguo. Nueva puerta, y cerrar el espacio de una puerta que ya no se va a usar, con barro y botellas (una de ellas con luz) Aún sin terminar también:







Ya que no encontré en ninguna ferretería un pomo de mi gusto, hice estas fundas en madera de olivo.
























Y además de todo esto, resulta que he estado haciendo cursos, talleres y conferencias. Además de haber salido un par de veces en sendos programas de la televisión de Galicia TVG, "Qué Casas" y "Cos pes na Terra":

Que Casas!:  Programa Que casas TVG

Cos pes na Terra:



Charla en Domaio:

Conferencia e taller en Monforte, dentro de las jornadas para la Bioconstrucción de la asociación Espiga, donde estuve explicando el sistema constructivo de Light-Clay:



Y para terminar, un par de muros que estoy haciendo estos dias: uno de light clay, que al final va a ser de barro... y otro de barrotillo relleno de paja:








Y de momento, aquí lo dejo. Próximamente estaré organizando jornadas de trabajo en Portor los domingos, por la voluntad, para todas aquellas personas que quieran aprender bioconstrucción conmigo.
Abrazos y hasta pronto!
